Člověk, který nemá zkušenosti s aerodynamikou, je vzhledem moderních řízených střel docela překvapen. Ukázalo se, že „cestovní střela“ je úzký projektil ve tvaru doutníku s párem drobných „okvětních lístků“ trčících v různých směrech. Těžko uvěřit, že tato miniaturní „křídla“ dokážou udržet ve vzduchu mnohatunovou raketu a pomoci jí překonat vzdálenost mnoha stovek a tisíců kilometrů.
Tajemství řízených střel (CR) je vysvětleno jednoduše: vztlaková síla křídla je v kvadratické závislosti na rychlosti letadla. Rychlost se zdvojnásobila - zvedací síla se zvýšila 4x, tzn. nyní letadlo potřebuje křídlo, které má čtyřikrát menší plochu!
Na rozdíl od pilotovaných letadel je KR jednorežimový letoun, letící vždy stejnou, velmi vysokou rychlostí (od 250 m/s u Tomahawku po 700 m/s u protilodní střely Granit)! Tvůrci řízené střely se nemusejí starat o způsob vzletu a přistání - při vzletu se řízená střela urychlená silným urychlovačem chová jako balistická střela a "přistávací rychlost" řízené střely je rovná jeho maximální povolené rychlosti – a čím silnější střela „narazí“ do cíle, tím lépe.
Po dlouhou dobu bylo sousloví „křížová střela“ synonymem pro námořní protilodní střely – až do vytvoření taktického Tomahawku bylo hlavním využitím řízené střely ničení nepřátelských lodí. Trend v této věci stanovili sovětští vědci, kteří v polovině 50. let zahájili řadu unikátních projektů, které změnily zákony námořního boje - monstrózní protilodní střely "Kometa" a KSShch. Brzy se objevil další „superhrdina“ – P-15 „Termit“, který utopil „Eilat“ a zinscenoval pogrom v pákistánském přístavu Karáčí (indické raketové čluny tam rozbily doslova vše, včetně pobřežního skladiště ropy). Celkem v druhé polovině dvacátého století sovětský vojensko-průmyslový komplex „potěšil“ svět dvaceti modely unikátních protilodních střel – různých velikostí, principů navádění i možností základny. Od relativně primitivních P-5 až po fantastické komplexy P-700 "Granit".
„Granite“ ... legendární kamikadze robot schopný zasahovat cíle na vzdálenost 600 km, létat ve velkých i extrémně malých výškách, samostatně si vybírat cíle a ničit svou půlmegatunovou hlavicí skupiny letadlových lodí „pravděpodobného nepřítele“. Fantastický úderný komplex, fúze nejmodernějších technologií z dob studené války, spojující nejlepší vývoj v raketové a vesmírné technologii, elektronice a stavbě lodí.
"Rentgenový" RCC P-700
Internet je plný diskuzí ve formátu „raketa Granit vs úderná síla letadlových lodí“, ale nenecháme se opět zatáhnout do záměrně neplodného sporu. Dnes se pokusíme najít odpověď na neméně kuriózní otázku: Existovaly nějaké zahraniční obdoby námořního úderného komplexu P-700 Granit?
Zdálo by se, že odpověď je zřejmá - v zahraničí nevznikla jediná protilodní střela, která by se co do velikosti a bojových schopností rovnala 7tunové "Granite"! Jediná americká protilodní střela "Harpoon" má 10krát menší startovací hmotnost - jen asi 700 kg, a v důsledku toho - 3krát menší hlavici, 2krát menší rychlost a 5krát menší dosah. Francouzský "Exoset" měl ještě skromnější vlastnosti. Možná si někdo vzpomene na izraelskou protilodní střelu "Gabriel" nebo čínskou střelu S-802 - všechno jsou to podzvukové střely s dosti slabými hlavicemi na výkon a startovací hmotností v rozmezí 600-700 kg. Ani známý „Tomahawk“, jehož jedna z variant byla určena pro použití jako protilodní střela dlouhého doletu (BGM-109B TASM), se nemohl výkonově srovnávat s „Granite“ – „Axe “ byl příliš pomalý a „hloupý“, navíc ale měl kratší dolet a výrazně menší hmotnost hlavice.
Ve skutečnosti neexistovaly žádné přímé analogy „žuly“ v zahraničí. Stačí se ale na situaci podívat z jiného úhlu, protože se objeví řada zajímavých náhod, které lze doslova identifikovat jako obdoby protilodního komplexu P-700 Granit.
Prvním případem je námořní strategická nadzvuková řízená střela SSM-N-9 Regulus II. Jako každý letectví zařízení, vytvořené na přelomu 50..60. let, „Regul II“ měl přemrštěné rychlostní a výškové charakteristiky. Dvě rychlosti zvuku ve stratosféře, letový dosah 1900 km - to stačilo k prolomení protivzdušné obrany jakékoli země.
SSM-N-9 "Regulus II"
Regulus II navíc trpěl výrazným gigantismem – hmotnostní a rozměrové charakteristiky americké rakety předčily i ty obrovské Granite. Délka "Regul II" dosáhla 17,5 metru a startovací hmotnost - asi 10 tun!
Celkem bylo plánováno vybavit 4 raketové křižníky a 25 ponorek amerického námořnictva strategickým raketovým systémem Regul II.
Samozřejmě není úplně správné srovnávat Regul II přímo s Granitem – šlo o konkrétní nosič jaderné zbraně zbraně s poměrně primitivním inerciálním naváděcím systémem: gyroskopy a stopkami... tik-tic-tic, čas vypršel - Regulus II se ponořil dolů a proměnil se v oslepující záblesk světla. Konečně, v době svého objevení, byl Regulus II již morálně zastaralý a podle výsledků testů s balistickou střelou Polaris zcela ztracen.
A přesto měl „Regul II“ řadu zjevných podobností s „Granite“ – velkou a těžkou nadzvukovou lodní a podvodní střelou, určenou k ničení cílů na velké vzdálenosti za horizontem.
Naším druhým hostem je ocelový strážce nebes, neuvěřitelný protiletadlový raketový systém RIM-8 Talos. Zdálo by se... Požádám však čtenáře, aby byl trpělivý a dovolil mi vysvětlit, jak lze Talose považovat za blízkého příbuzného Granity.
Vytvořit Talos Američanům trvalo 15 let, od roku 1944 (kdy se objevil realistický sen o systému protivzdušné obrany ultra dlouhého dosahu) až do roku 1959 (instalace prvního sériového systému protivzdušné obrany na válečnou loď). Myšlenka byla jednoduchá – naučit se sestřelovat letadla na vzdálenost 100 a více kilometrů. Problém s přesností navádění na velké vzdálenosti na prvních modifikacích systému protivzdušné obrany byl vyřešen zcela jednoduše – Talos odpaloval protiletadlové střely s jadernou hlavicí. Exploze o kapacitě 2 kilotun TNT mohla okamžitě spálit jakékoli letadlo na vzdálenost 500 m od místa výbuchu – tyto „skořápky“ měly využít k odražení útoků sovětských raketových nosičů námořního letectva (Tu-16 nebo nadějné T-4), které prorazily ke skupinám letadlových lodí přes stíhací překážky.
Současně s těmi „speciálními“ existovaly „obyčejné“ vysoce výbušné tříštivé hlavice o hmotnosti 136 kg a také několik specifických střel, o kterých bude řeč níže.
V důsledku toho se zrodila obrovská protiletadlová střela dlouhá 12 metrů a vážící 3,5 tuny (z toho 2 tuny připadaly na urychlovač startu, který dohoří za 3-5 sekund).
Jeden z hlavních rozdílů od "Granite" - protiletadlová střela RIM-8 byla vybavena náporovým motorem
Kromě kyklopské velikosti a podobného uspořádání s osově symetrickým nasáváním vzduchu má Talos s Granite společnou ještě jednu, neméně důležitou okolnost: všechny modifikace systému protivzdušné obrany Talos měly schopnost zasáhnout povrchové cíle (tj. mohly plnit úkoly protilodních raketových systémů) a mohly být použity i k úderům na pozemní cíle (včetně speciální modifikace střely k ničení nepřátelského radaru). Skutečný démon tří živlů!
Bojová hlavice 130…160 kg samozřejmě nemohla být považována za seriózní protilodní zbraň, nicméně ke zničení jakékoli nepřátelské korvety nebo raketového člunu to stačilo. „Speciální“ hlavice W30 vypadala mnohem pevněji, jejíž exploze na blízko by mohla zneškodnit jakoukoli velkou loď. Vážně se diskutovalo o plánech využití jaderných Talos k „bombardování“ nepřátelských pozic v obojživelné přistávací zóně. Protiletadlový raketový systém měl navíc kratší reakční dobu, vysokou rychlost palby a značné zatížení municí, což dále rozšiřovalo jeho úderné schopnosti.
Výsledek přímého zásahu raketou RIM-8. Torpédoborec téměř rozpůlený
Mimochodem, na tuto pozitivní vlastnost protiletadlových raketových systémů upozorňovali i sovětští námořníci - mohu s jistotou předpokládat, že v případě ozbrojeného konfliktu by to nebyly P-35 a P-500, které by byly první létat na nepřítele, ale protiletadlové rakety komplexů Volna a Storm . Podobná situace byla pozorována v roce 2008 u pobřeží Abcházie – první salva ruské raketové lodi Mirage na gruzínské čluny byla vypálena ze systému protivzdušné obrany Osa-M.
Když se vrátíme k Talosu, v roce 1965 byla přijata nová modifikace protiletadlové střely RIM-8G s dosahem 100 mil (185 kilometrů), která z Talos udělala systém námořní protivzdušné obrany s nejdelším dosahem ve dvacátém století.
Kromě toho inženýři Bendix odvedli významnou práci tím, že vytvořili celou řadu raket pro své systémy protivzdušné obrany s dlouhým dosahem, které míří na nepřátelské radarové zdroje záření. Speciální modifikace rakety, označená jako RIM-8H Talos-ARM, mohla být použita pro palbu na ultradaleký dosah na nepřátelské lodě se zapnutými radary – jinými slovy, systém protivzdušné obrany Talos se proměnil v první americký dalekonosný protilodní raketový systém.
Celkem byl za dobu své existence systém protivzdušné obrany RIM-8 Talos instalován na 7 raketových křižníků amerického námořnictva, z nichž pouze křižník Long Beach s jaderným pohonem mohl plně realizovat schopnosti unikátního komplexu (na rozdíl od jiných raket křižníky přestavěné z dělostřeleckých lodí z druhé světové války, Long Beach byl speciálně vytvořen pro nové systémy protivzdušné obrany a byl vybaven výkonným radarem SCANFAR s fázovaným anténním polem).
„Bojujte o design místo stylů
Výpočet tvrdých matic a oceli"
Jaderný raketový křižník „Long Beach“ měl neforemný „krabicovitý“ vzhled, který však byl dán unikátním zbraňovým systémem křižníku.
Výpočet tvrdých matic a oceli"
Jaderný raketový křižník „Long Beach“ měl neforemný „krabicovitý“ vzhled, který však byl dán unikátním zbraňovým systémem křižníku.
Po technické stránce byl systémem protivzdušné obrany rotační dvoupaprskový odpalovač, pancéřový sklep pro uložení raket a jejich přípravu k odpálení, dále stanoviště řízení palby a tucet radarů SPW-2 a SPG-49 pro navádění raket. za pochodu a pro zvýraznění cílů.
Okamžikem slávy pro Talose byla válka ve Vietnamu - křižníky s Talosem na palubě byly pravidelně zapojeny jako radarové hlídkové lodě a hlídky protivzdušné obrany brázdící pobřežní oblasti Jihočínského moře. Systém námořní protivzdušné obrany na dlouhé vzdálenosti se stal mezi piloty Severního Vietnamu mrazivou legendou. MiGy se snažily držet co nejdál od pobřeží, jinak hrozilo velké nebezpečí pádu pod náhlou ranou - křižníky jedoucí blízko pobřeží „prosvítaly“ oblohu dobrých sto kilometrů hluboko do území Vietnam.
Rozměry dvoustupňových střel RIM-8 jsou srovnatelné s rozměry protilodních střel Granit. Rychlost protiletadlových raket - 2,5M. Dosah - až 185 km, výška ničení - 24 km
Celkem si Talos připisuje čtyři potvrzená vzdušná vítězství, všechna na rekordních leteckých bojových vzdálenostech – dva MiGy byly sestřeleny Long Beach (např. jeden z případů se odehrál 23. května 1968, dosah záchytu byl 112 km), další na účtu křižníků Chicago a Oklahoma City. Oklahoma City má navíc na svém kontě další vítězství – v roce 1971 při pobřeží Vietnamu křižník detekoval záření mobilního pobřežního radaru a objekt zničil antiradarovou střelou RIM-8H.
Talos měl dobré schopnosti pro boj s vysoko létajícími cíli, ale začátkem 1970. let 1976. století se díky změně obecného paradigmatu vojenského letectví a přechodu na režimy letu v malých výškách začal unikátní systém námořní protivzdušné obrany rychle rozvíjet zastaralé - v roce 8 flotila oficiálně vyjádřila svůj záměr odstranit Talos byl mimo provoz, poslední start rakety RIM-1979 se uskutečnil v roce XNUMX a o rok později byl vyřazen poslední křižník s tímto typem systému protivzdušné obrany z námořnictva. nicméně historie Talos tím neskončil - tisíce raket zbývajících ve skladech byly přeměněny na vzdušné cíle, jejich zásoby byly vyčerpány až do roku 2008.
Malá fotogalerie:

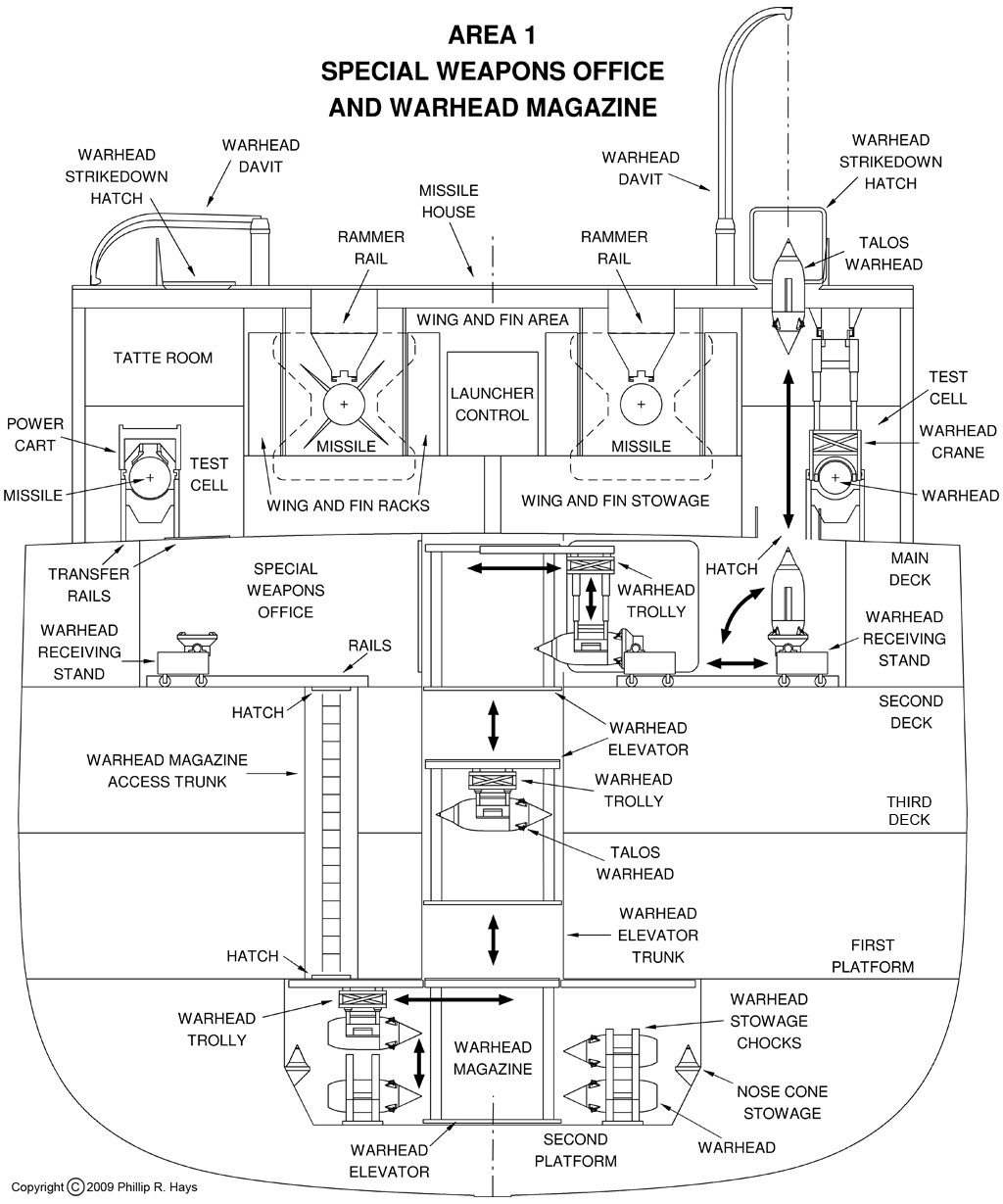

Sklepený raketomet Mk.7. Munice - 14 protiletadlových střel připravených k odpálení + 30 rozložených střel (1, 2 stupně, hlavice). Následně byla kapacita raketových sklepů zvýšena na 52 raketových zbraní.
Jsou zobrazeny hlavní fáze odpalu protiletadlových raket RIM-8. Start, separace urychlovače, pochodový úsek s naváděním radiovým paprskem, závěrečný úsek - poloaktivní navádění signálem odraženým od cíle.
Kontrolní stanoviště protivzdušné obrany Talos, 1959

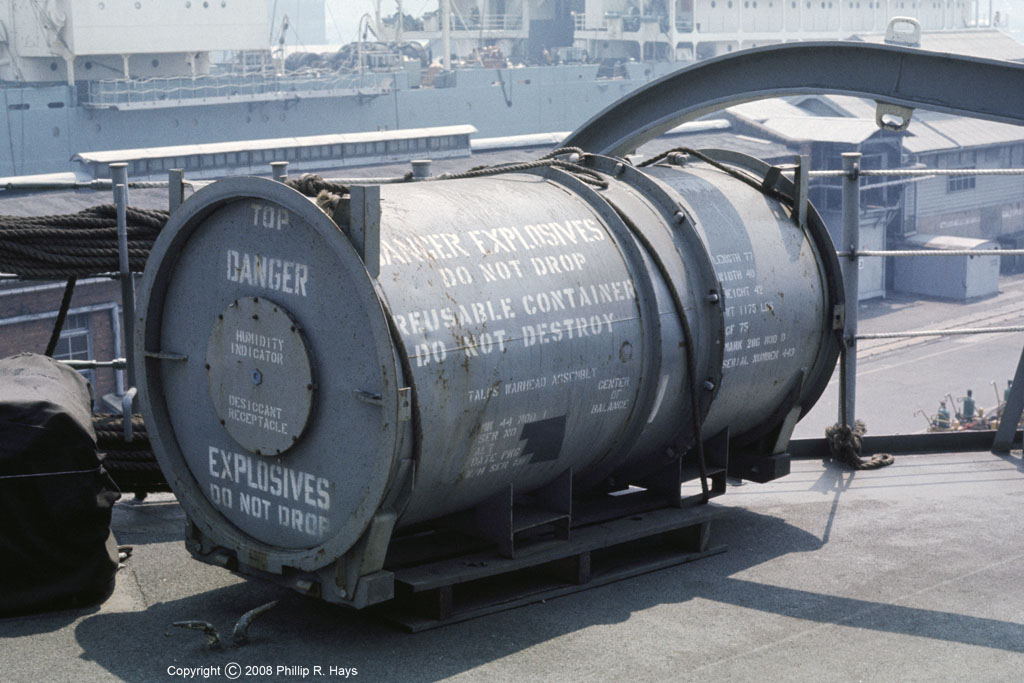

Speciální hlavice protiletadlové střely RIM-8
Start rakety z křižníku Little Rock
