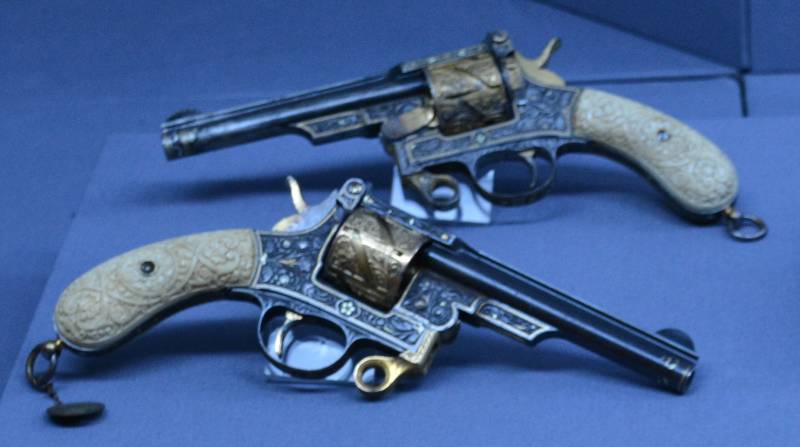

C78 "Cik-cak" - jediný model revolveru Mauser
Rám z filmu "Škola" (1980). Boris Golikov drží pistoli Beretta M1935
Nikdy jsem se nerozešel s mauserem, který mi dal můj otec. Mauser byl malý, pohodlný, v měkkém semišovém pouzdře. V sebeobraně jsem to nenosil. Nikdo se na mě zatím nechystá, ale byl mi drahý jako vzpomínka na mého otce, jeho dar byl to jediné, co jsem měl cennou. A také proto, že jsem miloval Mausera, cítil jsem vždy nějaké příjemné vzrušení a hrdost, když jsem to cítil se sebou. Kromě toho mi bylo tehdy patnáct let a neznal jsem a dodnes neznám jediného chlapce tohoto věku, který by odmítl mít skutečný revolver.
"Škola" A. Gajdar
"Škola" A. Gajdar
Příběh výstřel zbraně. A stalo se, že když jsem jako dítě četl Gajdarovu knihu „Škola“, narazil jsem na tento odstavec, zobrazený jako epigraf, a byl jsem jím velmi překvapen. Koneckonců, všichni, včetně mě, věděli, že Mauser ... tohle je Mauser - wow, jaká zbraň! Takže hlavní postava „Školy“ ji za prvé nemohl nosit v zadní kapse a za druhé to nebyl vůbec revolver. Koneckonců, revolver má buben a pistole má zásobník v rukojeti nebo jako Mauser ve speciální „nádržce“ před spouští.
A pak se mi do rukou dostala „sovětská vojenská encyklopedie“ (M .: Voenizdat, 1976-1980), kde byla právě nakreslena přenosná pistole Mauser HSc ráže 7,65 mm, která se docela hodila k popisu v Gaidarově škole, i když tam a bylo uvedeno, že tento model se začal vyrábět v roce 1935.
Mauser HSc. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
A pouzdro na něj. Navíc je pouzdro tak akorát pro skryté nošení, i když to není semiš... (Foto s laskavým svolením Alain Daubresse, webové stránky www.littlegun.be)
Ale... možná měla předchozí modely? A ten Gajdar prostě udělal chybu, když napsal, že to byl revolver, nebo tomu možná prostě nepřikládal žádný význam.
Snímek z filmu "Diamantová ruka"
Proto jsem již v roce 1980 sledoval televizní seriál „Škola“ a tam byl jeho hrdina, stejně jako Semjon Semenovič Gorbunkov z „Giproryby“ v „Diamantové ruce“, vyzbrojen stejnou pistolí ... italská „Beretta“ М1935.
Revolver "Mauser" M78 Oberndorf ráže 9 mm. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Ale, jak se ukázalo mnohem později, stále existoval Mauserův revolver, a navíc to byl přesně ten, který si otec hlavního hrdiny mohl přinést z války a předložit mu. Byl to Mauser C78, také známý jako M78 Oberndorf, vyráběný firmou Mauser v Oberndorfu am Neckar na konci 6. století. A byl to první německý revolver, který byl sériově vyráběn pod moderními náboji se středovým zápalem. A říkalo se mu „Cik-cak“, což naznačovalo konstrukční rys jeho šestiválce s klikatou drážkou. Vyráběl se pod různými náboji ráže od 11 do 6 mm. Takže například pod nábojnicemi ráže 7 a XNUMX mm mohl Golikov dostat od svého otce malou pistoli.
Historie tohoto revolveru je velmi, velmi kuriózní.
Revolver "Mauser" C78, první model s pevným rámem a dveřmi Abadi vpravo. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Revolver navrhl Paul Mauser pod továrním označením Construktion 1878 (C78) a byl jeho prvním a posledním modelem revolveru vyrobeným touto firmou. Byl vyvinut jako prototyp pro testování v Německu v roce 1879 jako náhrada za dřívější jehlové revolvery Dreyse.
Navzdory tomu, že zbraň byla účinná a dobře navržená, bratři Mauserové se ji pokusili prodat německé armádě, a zejména armádě Württemberského království, bez většího úspěchu. V roce 1879 byla provedena hodnocení různých německých revolverů a to bylo zamítnuto, protože armáda považovala buben cik-cak za příliš náročný na výrobu. Jako armádu zvolili Reichsrevolver M1879, vyvinutý firmou Spangenberg & Sauer v Suhlu (dnes JP Sauer & Sohn) a poté vyráběný různými německými společnostmi. Revolver C78 si nakonec pořídilo jen pár vojáků.
Revolver "Mauser" C78, druhý model, ráže 11 mm. Vpředu je dobře viditelná západka bubnu, „Francottova páka“ (hlaveň a spona bubnu) a páka s prstencem vyhazovacího zařízení. Při naklonění vyhazovaly použité nábojnice. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Protože v té době byly v módě otevírací revolvery s automatickým výbojem ve stylu Smith a Wesson, byl design Mauser C78 prvního modelu přepracován a v roce 1886 byla představena vylepšená 9mm verze se skládacím rámem.
No a o deset let později byla C78 zcela nahrazena poloautomatickou C96, do konce první světové války a ještě později se používalo jen mnoho starých revolverů.
Druhý model měl na rozdíl od revolveru Smith and Wesson pant, který byl připevněn ne před bubnem, ale vzadu, navíc nebylo potřeba buben kvůli přebíjení sundávat. Náboje byly nejprve odstraněny pomocí ručně ovládaného vyhazovacího kroužku a u pozdějších modelů se tak stalo automaticky v okamžiku otevření revolveru.
Bubnový revolver C78 ráže 9 mm. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Jak již bylo uvedeno, hlavním rysem C78 bylo speciální zařízení na otáčení válce. Na rozdíl od většiny ostatních revolverů té doby se neotáčí díky ozubenému kroužku na zadním konci bubnu, ale díky tahu spojenému se spouští a čepem na zadním konci. Na vnějším povrchu bubnu byly vyfrézovány rovné a šikmé drážky. Když je kladivo nataženo, čep vstoupí do šikmé drážky a otočí buben o jednu šestinu, dokud se další komora nekryje s hlavní a otvorem pro úderník kladiva. Při výstřelu se spoušť posune dopředu, čep uvnitř rovné drážky se zasune zpět a samotný buben je fixován ve střelecké poloze.
Tento rotační systém bubnu byl vyvinut již v roce 1855 E. K. Ruthem, zaměstnancem Samuela Colta (patent USA č. 13,999 25, 1855. prosince 1901), a aplikoval jej na prototypy „Colt-Root revolveru“. Colta však něčím neuspokojila. V letech 1924 až XNUMX byl stejný systém používán v automatickém revolveru Webley-Fosbury vyráběném společností Webley-Scott Company v Birminghamu.
Velmi kvalitně zpracované dřevěné části rukojeti s charakteristickým tvarem. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Dalším rysem revolveru byla páka zámku bubnu umístěná před lučíkem spouště, která blokovala nástavec hlavně a bubnu, což umožňovalo jejich otočení nahoru, aby se uvolnil z použitých nábojů. Ukázalo se však, že tato poloha hlavně a bubnu činí přebíjení revolveru obtížným úkolem ve srovnání s moderními revolvery se „skládacím vrškem“, které vyráběli Webley a Smith a Wesson. Na levé straně rámu byla také bezpečnostní západka, která bránila volnému otáčení bubnu.
A takto se to rozvinulo na přebití. Není to příliš pohodlné, abych byl upřímný. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Na základě revolveru byla uvolněna revolverová puška C78 Zag-Zag, ale bylo jich vyrobeno velmi málo.
Tady je puška. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Přestože revolver nebyl vybrán pro službu v císařské německé armádě, firma Mauser pokračovala v jeho výrobě až do 1890. let XNUMX. století a prodávala je jako civilní zbraně a kupovala ho i armáda.
Razítko na stopce. (Foto s laskavým svolením Alaina Daubresse, webové stránky www.littlegun.be)
Hmotnost 11mm revolveru byla 900 g. Délka hlavně byla 137 mm. Náboje byly použity v různých rážích: 6, 7, 7,92, 9, 10,6 mm.
